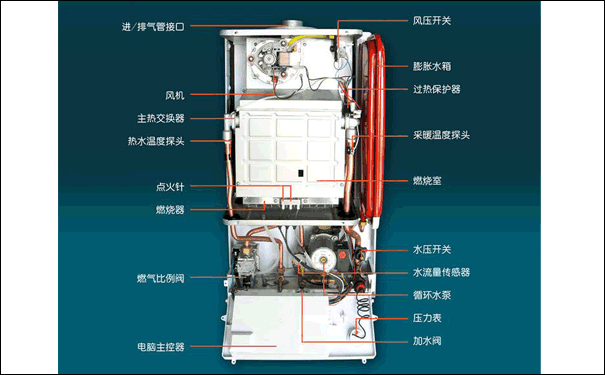

1、燃燒系統：負責燃氣安全穩定燃燒，釋放燃氣的化學能，空氣室、燃燒室、燃燒器、風機、煙道、風壓差管、風壓差開關；

2、換熱系統：負責熱交換，提高水溫。包括氣-水、水-水熱交換、主換熱器、板式換熱器、采暖NTC、衛浴NTC、極限溫度開關；

3、水路動力及安全系統：負責提供水流動力，維護系統管道安全水泵、安全閥、膨脹水箱、水壓差開關、旁通閥；

4、電控系統：負責協調各系統的工作，設置工作參數及顯示壁掛爐的工作狀態控制板、顯示板；

5、其它部件：水壓表、補水閥。

   當壁掛爐啟動之后，在系統壓力正常之后，水泵啟動推動采暖媒介水流動，打開水流開關或水流傳感器，輸出水流信號（開關信號或脈沖信號）給主控器，主控器接到水流信號之后，啟動風機進行前清掃，并檢測各種安全裝置是否正常，在各種安全裝置正常的情況下，進行點火，再分別打開一、二級閥，燃氣進入燃燒器在電火花的作用下點燃燃氣進行燃燒（在點火的過程中，風機一般為半速運轉或斷電靠慣性運轉，待點著火燃燒之后，根據燃氣量確定風機轉速。對于使用燃氣比例閥機型，比例閥分點火電流、最小電流、最大電流，并分別可以調節），通過離子感焰技術使火焰正常燃燒，加熱媒介通過散熱器散發到空氣中或輻射出來，達到供暖的目的。達到設定的采暖溫度后，熄火進入待機狀態。如此反復循環。 



   采暖系統正常→檢測系統壓力正常→水泵工作→水流開關或水流傳感器打開→輸出水流信號→風機進入前清掃→檢測風壓正常，各安全裝置正常→點火（風機進入低速運轉或進入斷電依靠慣性運轉）→分別打開一、二級電磁閥(比例閥自動進入點火燃氣量,分段閥進入小火點火)→點著火→離子感焰，正常燃燒，風機進入正常轉速→達到設定溫度→熄火→風機進入后清掃，水泵延時關閉。
