武漢長江金都暖氣片采暖設計-德國菲斯曼WH1D24KW采暖鍋爐
作者： 添加時間：2018-8-4 10:01:00 瀏覽：
武漢長江鑫都暖氣片設計配置-德國菲斯曼WH1D24KW采暖鍋爐+薩尼卡鋼板式暖氣片+愛水寶主管
設計要求:采暖面積105左右，要求暖氣片暗裝，采用雙管同城走管方式，采暖執(zhí)負荷需求150W/平方。
暖氣片選配:
客廳供暖面積:47平方；暖氣片選配大小為：900*1200 900*1200
主臥供暖面積:19.3平方；暖氣片選配大小為：900*1000
客臥供暖面積：10.9平方;暖氣片選配大小為：600*800
書房供暖面積：11.3平方；暖氣片選配大小為：300*1400
主衛(wèi)供暖面積：4平方;暖氣片選用400*800背婁
次衛(wèi)供暖面積:3.8平方;暖氣片選用400*800背婁
壁掛爐:選用德國原裝進口WH1D，放置在廚房。
暖氣片閥門：采用意大利蓋亞分集水器。
暖氣片采暖管道:采用愛水寶ppr復合管。

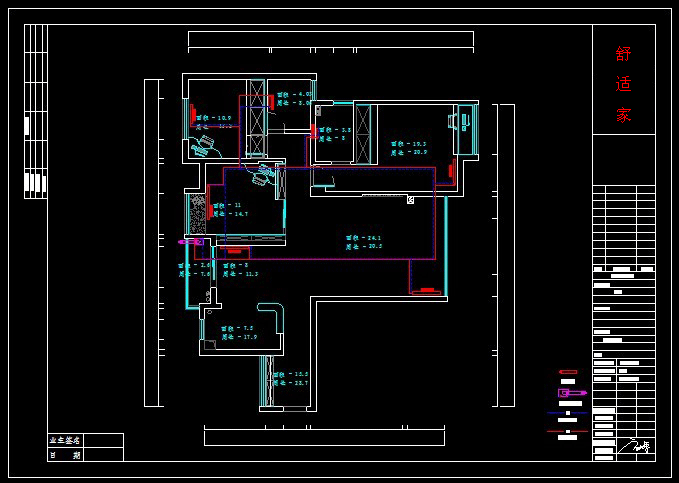

暖氣片設計圖
注:紅線為暖氣片進水，藍線為暖氣片回水。紅色區(qū)域為暖氣片放置位置。
